　　LS型螺旋輸送機等級采用ISO1050標準設計，制造符合ZBJ81005.1～2-88專業標準。結構新穎，頭、尾部軸承移至殼體外，中間吊軸承采用滾動、滑動可以互換兩種結構，均設防塵密封裝置，進、出料口位置布置靈活，整機噪音低，適應性強，操作維修方便。該機采用的密封件是尼龍和聚四氟乙烯樹脂類，具有阻力小，密封、耐磨性能好等特點。選用滑動的軸瓦材料有鑄銅瓦、合金耐磨鑄鐵、銅基石墨少油潤滑瓦等幾種供選擇。



　　二、規格、技術參數表

規格型號	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	250	355	400	450	500	560	630
轉速（r/min）	140	112	100	90	80	71	63	50	40	32	25
輸送量（m³/h）	2.2	7	13	22	31	62	98	140	200	280	380
轉速（r/min）	112	90	80	71	63	56	50	40	32	25	20
輸送量（m³/h）	1.7	6	10	18	24	49	78	112	160	220	306
轉速（r/min）	90	71	63	56	50	45	40	32	25	20	16
輸送量（m³/h）	1.4	5	8	14	19	39	62	90	126	176	245
轉速（r/min）	71	50	50	45	40	36	32	25	20	16	13
輸送量（m³/h）	1.1	3.1	6.2	11	15.4	31	50	77	102	140	198

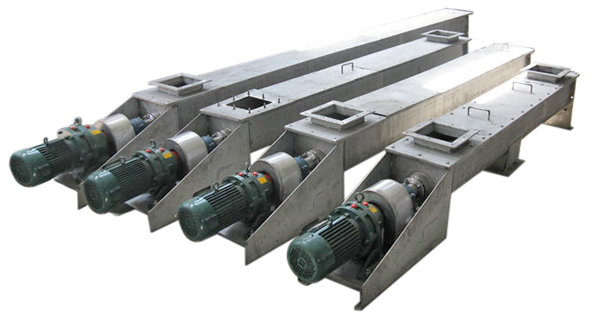

　　　　　　一批正在加工中的LS螺旋輸送機　　　　　　　　　　　　　一批已完工的LS螺旋輸送機
　　
　　三、驅動裝置選配.

　　該機驅動采用XWD系列擺線針輪減速機，有單端驅動（C1制法）和雙端驅動（C2制法）兩種方式，螺旋機長度小于35m的按C1制法，即單端驅動。螺旋機的中間吊軸承分滾動軸承（M1制法）和滑動吊軸承（M2制法）兩種。輸送物料≤80℃的一般采用M1制法，＞80℃的宜選用M2制法。

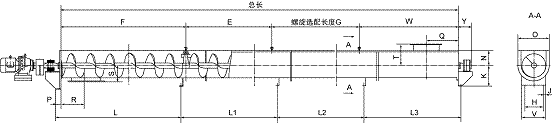

一、外形尺寸

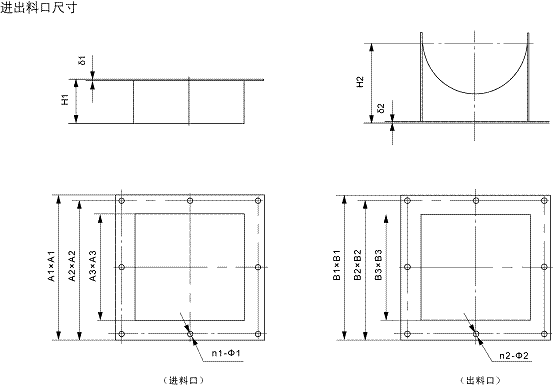

參數	LS160	LS200	LS250	LS315	LS400	LS500	LS630	LS800	LS1000	LS1250
A1	246	306	356	444	528	658	794	960	1160	1410*1160
A2	226	272	330	394	492	608	752	888	1090	1338*1090
A3	180	220	270	334	420	524	660	800	1000	1250*1000
H1	75	100	120	140	160	160	180	180	200	200
δ1	3	3	3	4	4	4	6	6	8	8
n1	8	8	8	8	8	8	8	16	20	22
φ1	9	9	9	13	13	13	17	14	18	18
B1	252	312	374	442	540	666	806	960	1160	1410*1160
B2	226	272	330	402	496	608	752	888	1090	1338*1090
B2	186	226	276	342	432	532	668	800	1000	1250*1000
H2	135	165	195	225	280	340	430	520	630	760
δ2	3	3	4	4	4	4	6	6	8	8
n2	8	8	8	8	8	8	8	16	20	22
φ2	9	9	9	13	163	17	17	14	18	18
R	93	113	138	171	216	266	334	419	522	647
